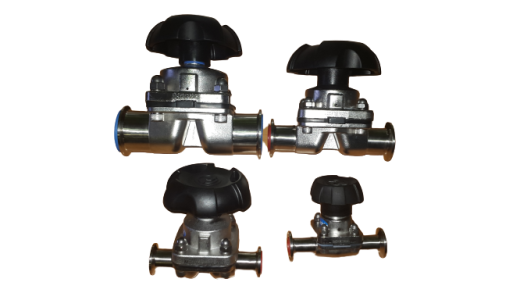

Мембранные краны- это вид специальной регулирующая арматуры.
Открытый мембранный кран, благодаря упругой мембране (диафрагме), не допускает обратного оттока жидкости, благодаря такому принципу работы, достигаются самые высочайшие показатели гигеничности производства.
За счёт упругой мембраны (диафрагмы), открытый мембранный кран не допускает обратного оттока жидкости, что делает возможным достижение высоких показателей гигиеничности производства. Ни один продукт из запорно-регулирующей арматуры не способен справиться с таким двойным функционалом при такой же гигиеничности процессов.
Область применения асептических мембранных клапанов
Асептический мембранный клапан широко применяется в фармацевтической, молочной промышленности,
производстве продуктов, напитков и пивоваренной промышленности с высокими гигеническими требованиями к оборудованию.
Специальная мембранная конструкция крана/клапана позволяет работать в самых стерильных условиях, за это, мембранные краны получили столь широкое распространение на химических и фармацевтических предприятиях.
Принцип работы мембранного крана
Асептический мембранный клапан открывается и закрывается движением штока вверх и вниз.
Когда шток движется вверх, сферические диафрагмы изгибаются вверх – в этом положении клапан открыт.
Когда шток клапана движется вниз, клапан наклоняет диафрагму и прижимает ее к седлу клапана – в этом положении клапан закрыт.
Температурные диапазоны работы мембранного крана
Максимальная температура окружающей среды – до 60°C
Максимальные температуры работы с продуктами зависят от материала изготовления мембраны для жидкостей:
Тип EPDM– до 130°C
Тип PTFE– до 300°C
Для пара – до 150°C
Технические характеристики мембранного крана
| Марка металла (стали) мембранного крана | Контактирующий с продуктом | 316L (DIN-1.4404) |
| Не контактирующий с продуктом | 304 (DIN-1.4301) | |
| Материал уплотнения мембранного крана | Стандартный | PTFE / EPDM диафрагмы |
| По заказу | ЭПДМ, силикон, FPM | |
| Все материалы уплотнения соответствуют FDA 177.2600. | ||
| Температура работы мембранного крана | Непрерывная рабочая температура | -20 ° C ~ +135 ° С (PTFE / EPDM) |
| Температура стерилизации | 150 ° C (максимум 20 минут) | |
| Давление мембранного крана | Рабочее давление | 0 ~ 10 бар |
| Управляющее давление воздуха | 5 ~ 8бар | |
| Обработка поверхностей | Внутренняя поверхность | Ra ≤ 0.4мкм (механическая полировка или электрополировка) |
| Внешняя поверхность | Дробеструйная | |
| Соединения мембранного крана | Стандартное соединение | Под Сварку: DIN 11866 серия 1 |
| Под сварку: DIN 11866 серия 3 | ||
| Варианты изготовления: сварка, резьба, хомут кламп, фланец | ||
| Управление мембранного крана | Контроллер | DC24 В |
| Электромагнитный клапан (1) | ||
| Сенсор | 24 В постоянного токаNPN / | |
Купить клапан мембранный можно у менеджеров компании ООО «Пищевик Инжиниринг» по телефону 8-800-550-33-60 или e-mail info@supersteel.ru
